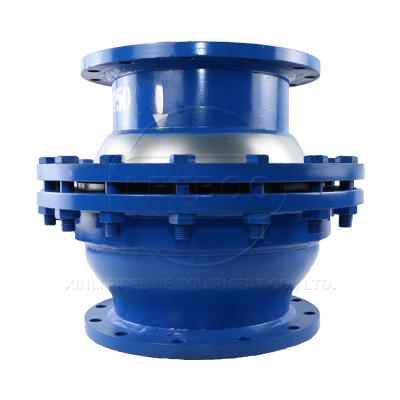

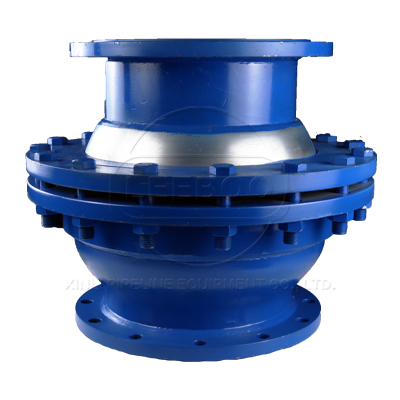

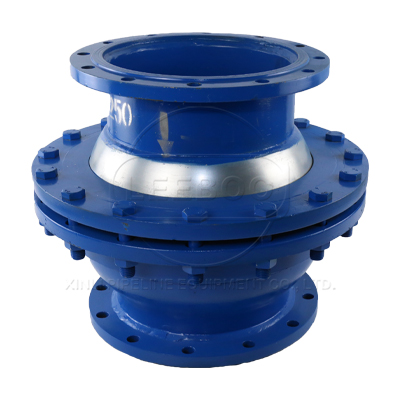

QJB球形補償器

QJB型球形補償器是由殼體，球體，法蘭，密封圈組成。在工作過程中，球體嵌套在殼體內部，二者之間由橡膠密封圈密封連接。球體在使用過程中可以在一定范圍內進行自由轉動，能夠實現管道的角向位移的補償。球形補償器是補償器大家族中的一個新成員，由于其良好的補償管線的橫向，角向位移，使得它在剛剛進入市場之處就受到了廣大客戶的一致好評。單個用的話算是個萬向補償接頭，一般用在鍋爐冷卻系統中。只有兩個組合使用的話就能實現管道橫向位移的補償，并且它的補償量遠遠大于其他一般的補償器。密封性能好，運行穩定，這樣就大大減少了大量的維護工序。

【產品別名】：法蘭式球形接頭球形補償接頭
【產品規格】：【DN32mm-DN4000mm】
【產品壓力】：0.6-2.5MPa
【產品】：
【適用范圍】：【弱酸、弱堿、弱腐蝕類、油、熱水、冷水等】
【產品材質】：碳鋼，球墨鑄鐵，不銹鋼.
【工作溫度】：-40度至80度

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點: QJB型球形補償器是由圓形殼體，球體，密封圈組成。殼體包含著圓形球體中間有密封圈連接。這樣球形補償器就能自由的在活動范圍內實現各個角度的位移補償，適用于出現角向位移的管道，方便施工。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。

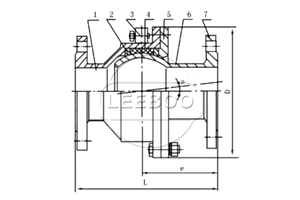

示意圖

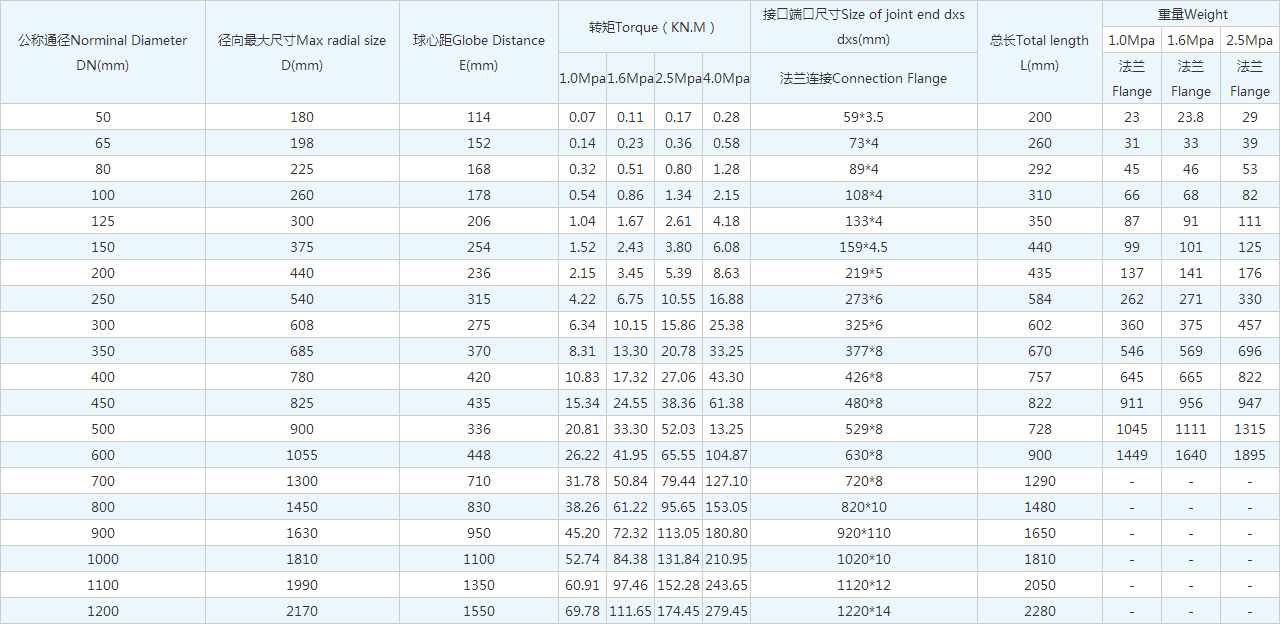

技術參數

公稱通徑Norminal Diameter DN(mm)	徑向很大尺寸Max radial size D(mm)	球心距Globe Distance E(mm)	轉矩Torque（KN.M）				接口端口尺寸Size of joint end dxs dxs(mm)	總長Total length L(mm)	重量Weight
			轉矩Torque（KN.M）				接口端口尺寸Size of joint end dxs dxs(mm)		1.0Mpa	1.6Mpa	2.5Mpa
			1.0Mpa	1.6Mpa	2.5Mpa	4.0Mpa	法蘭連接Connection Flange		法蘭Flange	法蘭Flange	法蘭Flange
50	180	114	0.07	0.11	0.17	0.28	59*3.5	200	23	23.8	29
65	198	152	0.14	0.23	0.36	0.58	73*4	260	31	33	39
80	225	168	0.32	0.51	0.80	1.28	89*4	292	45	46	53
100	260	178	0.54	0.86	1.34	2.15	108*4	310	66	68	82
125	300	206	1.04	1.67	2.61	4.18	133*4	350	87	91	111
150	375	254	1.52	2.43	3.80	6.08	159*4.5	440	99	101	125
200	440	236	2.15	3.45	5.39	8.63	219*5	435	137	141	176
250	540	315	4.22	6.75	10.55	16.88	273*6	584	262	271	330
300	608	275	6.34	10.15	15.86	25.38	325*6	602	360	375	457
350	685	370	8.31	13.30	20.78	33.25	377*8	670	546	569	696
400	780	420	10.83	17.32	27.06	43.30	426*8	757	645	665	822
450	825	435	15.34	24.55	38.36	61.38	480*8	822	911	956	947
500	900	336	20.81	33.30	52.03	13.25	529*8	728	1045	1111	1315
600	1055	448	26.22	41.95	65.55	104.87	630*8	900	1449	1640	1895
700	1300	710	31.78	50.84	79.44	127.10	720*8	1290	-	-	-
800	1450	830	38.26	61.22	95.65	153.05	820*10	1480	-	-	-
900	1630	950	45.20	72.32	113.05	180.80	920*110	1650	-	-	-
1000	1810	1100	52.74	84.38	131.84	210.95	1020*10	1810	-	-	-
1100	1990	1350	60.91	97.46	152.28	243.65	1120*12	2050	-	-	-
1200	2170	1550	69.78	111.65	174.45	279.45	1220*14	2280	-	-	-

產品案例: 鞏義鑫利與長江旅游碼頭進行通力合作

1月21日上午，馬鞍山市重點項目采石長江旅游碼頭躉船開工建設。
該項目位于鎖溪河入江口下游200米處，總投資約1500萬元，將規劃兩個泊位，設置躉船和接岸工程。馬鞍山天宇船舶制造有限公司董事長張擁軍：“我們公司接到承建濱江新區旅游碼頭躉船以后，精心組織施工人員、設計隊伍，我們盡量壓縮傳統節日的放假時間，加班加點按期完成濱江新區的重點項目。
鞏義鑫利生產的QJB型球形補償器是由圓形殼體，球體，密封圈組成。殼體包含著圓形球體中間有密封圈連接。這樣球形補償器就能自由的在活動范圍內實現各個角度的位移補償，適用于出現角向位移的管道，方便施工。
鑫利球形補償器就能自由的在活動范圍內實現各個角度的位移補償，適用于出現角向位移的管道，方便施工。產品適用于輸送海水、淡水、冷熱水、飲用水、生活污水、原油、燃油、潤滑油、成品油、空氣、煤氣、溫度不高于250度的蒸汽和顆粒粉狀等介質。
這次開工建設的主體躉船長約60米，預計今年4月底完成交付安裝。濱江新區常務副指揮長沙德宏：“躉船今天正式開始建設，4月份整個躉船能夠就位。這樣的話我們就初步具備了停靠旅游游船的碼頭功能。這個碼頭的建設對我們創建5a級景區，豐富我們的旅游業態，也是打開我們馬鞍山旅游窗口的一個重要載體，所以我們全力在加快推進。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
