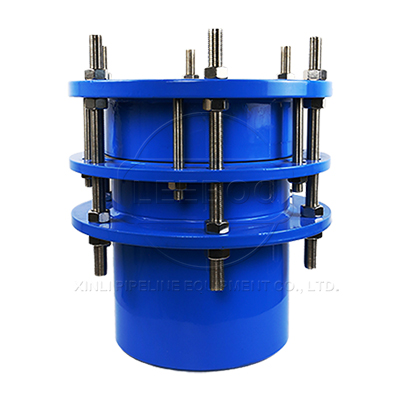

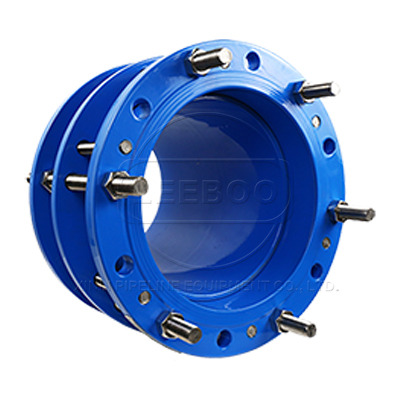

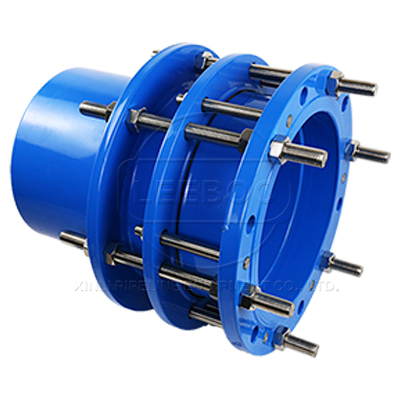

VSSJAFG(CF)單法蘭傳力接頭

CF（VSSJAFG）單法蘭傳力接頭是有松套伸縮接頭和短管法蘭、傳力螺桿等構件組成，它是泵、閥門等設備與管道連接的新產品，通過全螺栓把它們連接起來，使其成為一個整體，并有一定的調節量，這樣就可以在安裝維修時，根據現場安裝尺寸進行調整，在工作時，可以把軸向推力傳還至整個管道。這樣不僅提高工作效率，并且對泵、閥門和管道等起到一定保護作用。

【產品別名】：單法蘭傳力接頭
【產品規格】：【DN65mm-DN3200mm】
【產品壓力】：0.6-1.0MPa
【產品】：
【適用范圍】：【酸、堿、腐蝕類、油、熱水、冷水、壓縮空氣、壓縮天然氣等】

咨詢廠家在線留言

產品特點
示意圖
技術參數
產品案例
訂貨須知
相關產品

產品特點

1、安裝簡單方便、方便閥門安裝、可承受管線的軸向推力。該產品采用金屬鑄造或焊接組成，松套部位選用梯形橡膠密封圈，在壓蓋和螺栓的作用下利用橡膠壓縮彈性變形原理。迫使密封圈變形于接頭本體伸縮管外壁之間進行靜密封。金屬和密封圈嚴格按使用性能及用戶要求選用。材質外部涂裝高強度防腐漆料，各部連接螺栓為高強度碳鋼或不銹鋼制作。

2、在管道中能有效的補償和緩解管道和盲板推力，又能便于水泵，閥門的安裝維修更換，實為管道安裝運行業中很為理想的配套產品。

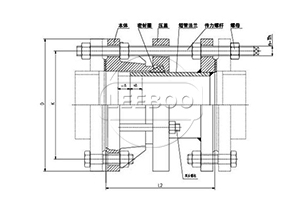

示意圖

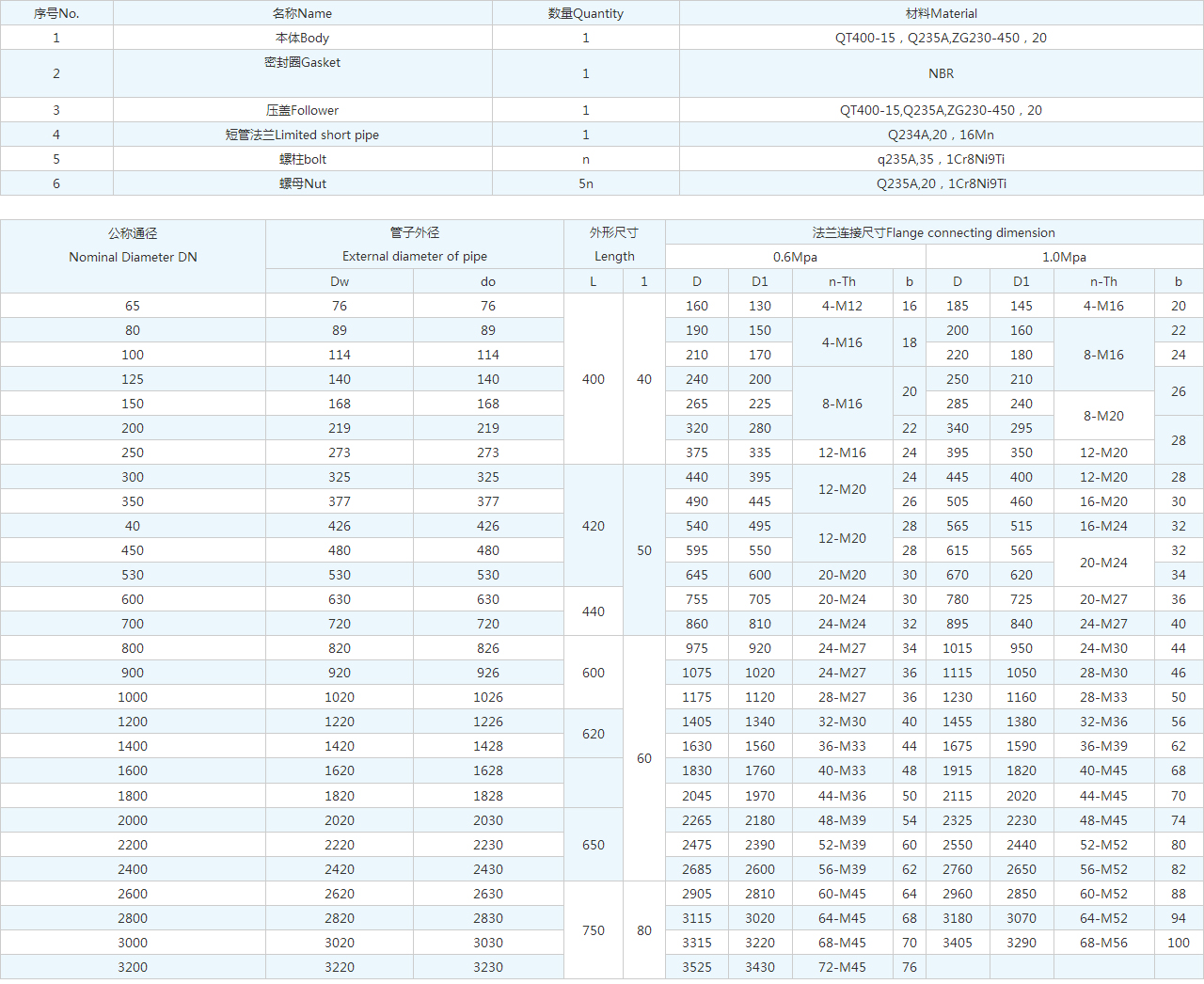

技術參數

序號No.	名稱Name	數量Quantity	材料Material
1	本體Body	1	QT400-15，Q235A,ZG230-450，20
2	密封圈Gasket	1	NBR
3	壓蓋Follower	1	QT400-15,Q235A,ZG230-450，20
4	短管法蘭Limited short pipe	1	Q234A,20，16Mn
5	螺柱bolt	n	q235A,35，1Cr8Ni9Ti
6	螺母Nut	5n	Q235A,20，1Cr8Ni9Ti

公稱通徑 Nominal Diameter DN	管子外徑 External diameter of pipe		外形尺寸 Length		法蘭連接尺寸Flange connecting dimension
	管子外徑 External diameter of pipe		外形尺寸 Length		0.6Mpa				1.0Mpa
	Dw	do	L1	Δ	D	D1	n-Th	b	D	D1	n-Th	b
65	76	76	400	20	160	130	4-M12	16	185	145	8-M16	20
80	89	89			190	150	4-M16	18	200	160		22
100	114	114			210	170	4-M16	18	220	180		24
125	140	140			240	200	8-M16	20	250	210		26
150	168	168			265	225		20	285	240	8-M20	26
200	219	219			320	280		22	340	295	8-M20	28
250	273	273		25	375	335	12-M16	24	395	350	12-M20	28
300	325	325	420		440	395	12-M20	24	445	400	12-M20	28
350	377	377			490	445	12-M20	26	505	460	16-M20	30
400	426	426			540	495	12-M20	28	565	515	16-M24	32
450	480	480			595	550	12-M20	28	615	565	20-M24	32
500	530	530			645	600	20-M20	30	670	620	20-M24	34
600	630	630	440		755	705	20-M24	30	780	725	20-M27	36
700	720	720	440		860	810	24-M24	32	895	840	24-M27	40
800	820	826	600	30	975	920	24-M27	34	1015	950	24-M30	44
900	920	926			1075	1020	24-M27	36	1115	1050	28-M30	46
1000	1020	1026			1175	1120	28-M27	36	1230	1160	28-M33	50
1200	1220	1226	620		1405	1340	32-M30	40	1455	1380	32-M36	56
1400	1420	1428	620		1630	1560	36-M33	44	1675	1590	36-M39	62
1600	1620	1628	630		1830	1760	40-M33	48	1915	1820	40-M45	68
1800	1820	1828	630		2045	1970	44-M36	50	2115	2020	44-M45	70
2000	2020	2030	650		2265	2180	48-M39	54	2325	2230	48-M45	74
2200	2220	2230			2475	2390	52-M39	60	2550	2440	52-M52	80
2400	2420	2430			2685	2600	56-M39	62	2760	2650	56-M52	82
2600	2620	2630	750	40	2905	2810	60-M45	64	2960	2850	60-M52	88
2800	2820	2830			3115	3020	64-M45	68	3180	3070	64-M52	94
3000	3020	3030			3315	3220	68-M45	70	3405	3290	68-M56	100
3200	3220	3230			3525	3430	72-M45	76
3400	3420	3430			3735	3640	76-M45
3600	3620	3630			3970	3860	80-M52

產品案例: 鄭州區8個重點項目集中開工

　　　據了解，新開工的8個項目分別為總投資50億元的鄭州區文化廣場項目、總投資6.8億元的鄭州旭鑫西湖購物廣場建設項目、加上鄭州永和制藥有限公司生產基地項目、鄭州區供水有限公司智能水務項目、鄭州熱力有限責任公司智慧熱力項目、110千伏雪蓮輸變電工程項目、110千伏萬科輸變電工程項目共投資88.6億元。此次開工的8個項目，主要涉及物聯網、信息產業、文化產業和智慧城市等多個方面。
近年來，鄭州區圍繞建設千億科技城和打造鄭州商都創新驅動戰略主引擎的目標，突出科技創新和制度創新，全力推進三大主體工作，不斷提升區域科技創新能力，持續優化創新創業環境，力求將區打造為~重要的區域創新和創新驅動型經濟發展高地，為鄭州商都建設提供創新支撐和保障。2016年，面對嚴峻的經濟形勢，區將以建設~自主創新示范區為統攬，以制度創新和科技創新為驅動力，克難攻堅，著力在制度創新、雙創資源集聚和上市金融服務等三個方面進一步強化發展優勢，努力在主導產業規模、基礎設施保障能力、安置房和片區建設速度、城市精細化管理水平和居民生活幸福感等五個方面實現大提升，開創北斗云谷千億科技城建設新局面。
鞏義鑫利作為此次區的管道傳力接頭供應商，將本著用戶為本的原則，始終如一的向用戶提供專業的管道服務，產品質量值得您的信賴。鞏義鑫利長期與國內的一大批鋼鐵閥門行業進行合作，產品質量符合~標準。

訂貨須知: 1、客戶對產品有特殊要求，須在訂貨合同中提供以下說明：
（1）結構長度
（2）連接形式
（3）公稱直徑、全通徑、縮徑、管道尺寸
（4）使用介質及溫度、壓力范圍
（5）實驗、檢驗標準及其他要求本廠可根據客戶特殊要求配置定做和設計特殊產品。
2、本廠可根據客戶特殊要求配置定做和設計特殊產品。
3、如由客戶提供確定的產品類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
