套筒式補償器是熱流體管道的補償設備，也是一種立即安裝在運輸無腐蝕的單向或多向流體的管道之中的補償器。套筒補償器分為單向、雙向和直埋套筒補償器，關鍵適用管網中直線管道的鋪設，具備穩定性能高，使用壽命長，檢修方便等特點。現在小編就來為大家說說套筒補償器的工作原理、組成構造及安裝應用規定。 　　套筒補償器的工作原理：
　　套筒補償器的工作原理很簡單易懂，就是說通過熱力管道的熱脹扭力促進伸縮芯管在密封結構內緣管道軸線方位作相對性平行線伸縮健身運動來消化吸收供熱管道徑向熱偏移，進而做到釋放出來管道的熱應力，確保管道的穩定運作。

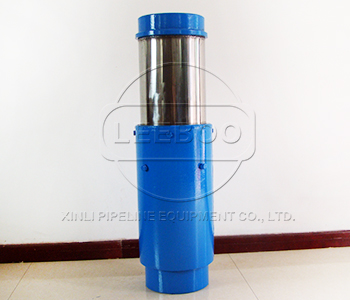

　　套筒補償器的組成構造：
　　套筒補償器主要是由套筒(芯管)，外殼，密封材料等構成.用以補償管道的徑向伸縮及任意角度的軸向轉動。
　　套筒補償器也是一種能夠 直接安裝在單相或多相流體的管道之中的補償器，套筒焊接在法蘭上；壓板的螺釘孔和中間孔中間等分焊接三根調整螺桿；
　　芯管的一端焊接三個支耳，由管芯、擋塊、環墊塊和密封圈構成了防扯斷設備插進套筒內，銷釘與法蘭由固定螺栓、彈簧墊片、及固定螺母連接固定。進而既能確保徑向拖動，又能確保管中物質不泄漏。使全部管網運行的穩定性進一步提高。
　　套筒補償器的安裝應用規定：
　　1、套筒補償器在安裝前要妥當存放，避免風吹日曬和沙塵。
　　2、安裝時要查驗補償器的型號規格與設計是不是一致，產品表面硬塊磕傷
　　3、對一次性補償器成品總長與樣本不一致時，不必再拉申或縮小，如在伸縮主管上的安裝標線有變化時，應調準后再安裝。
　　4、雙重?zé)o扭力補償器，務必按示意圖中所注的物質流入安裝。不然當介質為蒸汽時，會在補償器內產生汽塞。為保障補償器兩個方位的補償量相同，設計時一定要將雙向補償器布置在兩個固定支架中間部位。
　　5、與補償器兩邊焊接的管道務必作坡扣解決，焊接后按要求做水壓試驗（試壓時應旋緊填料的灌注螺栓至無泄漏）。運作24小時后務必將填充料螺栓再緊一次。
　　6、為確保管道在產生徑向伸縮時不產生側向位移，在伸縮管一側應安裝導向支架。當補償器兩邊常有徑向偏移時，兩邊都需有導向支架，確保管道徑向偏移對補償器的軸力不超過±1º。
　　7、補償器的保溫防水構造可與管道相同，但對伸縮斷不能造成約束。
　　8、套筒補償器均有60mm的加拉量，可按較為大安裝長短安裝，不需預應力張拉。
　　之上就是說小編為大家詳細介紹的套筒補償器的使用原理、構成構造及安裝應用規定的所有內容。套筒補償器是當代遇熱管道網和機器設備設定在管道上消化吸收管道熱漲冷縮和別的偏移的元器件構件，除開補償位移的功效外，還另外兼具減震減噪和密封性的作用。
